丹佛斯FC102變頻器HVAC應用全型號選型指南

時間：2026-09-01    作者：津信變頻    點擊：次
丹佛斯VLT® HVAC Drive FC102系列變頻器是一款通過全球網絡提供支持的專用型變頻器，將靈活性與高效率集于一身，可最大限度減少 HVAC 應用中的總系統與使用壽命成本。

VLT® HVAC Drive 作為采暖、通風與空調系統的主要變頻器，配有所有主要供應商提供的異步與永磁電動機，是效率極高的解決方案。獨立于電機的變頻器可以安裝在任何風扇或泵系統中，并可多年可靠運行且無需任何維護。

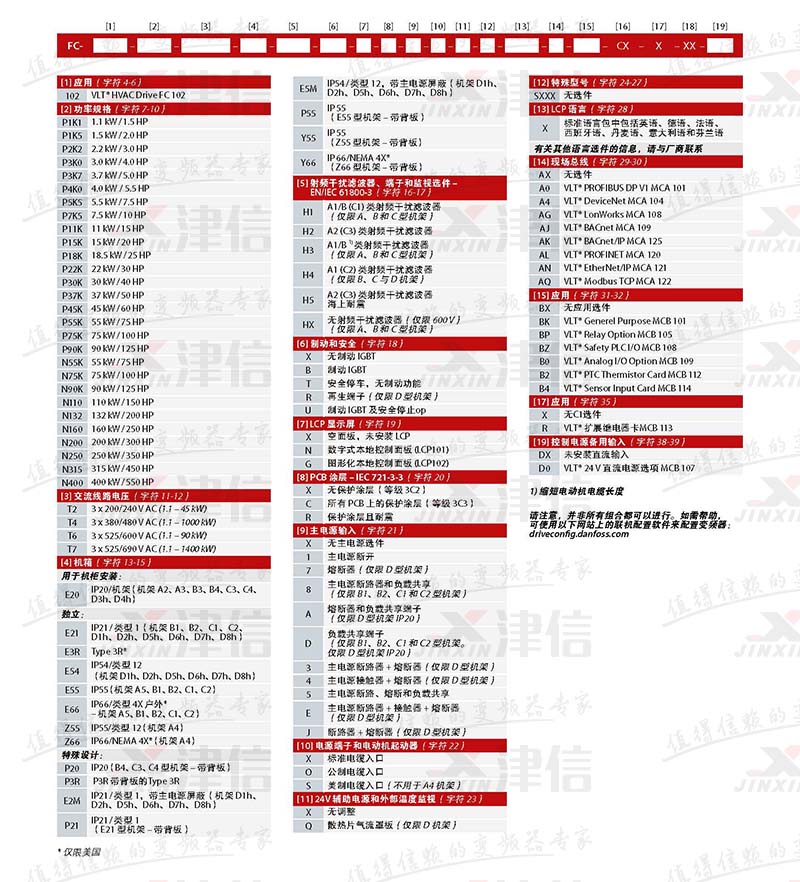

一、訂貨代碼
FC 102 采用 19 位模塊化訂貨代碼（如 FC-102-N315-T4-E20-H1…），從左至右依次定義：應用系列（102）、功率段（P1K1～N400）、電網電壓（T2/T4/T6/T7）、機箱與防護等級（E20～E66）、EMC 濾波器等級（H1～H5）、制動/安全選項、LCP 顯示類型、PCB 涂層、主電源端子形式、電機起動器配置、現場總線（PROFIBUS/BACnet/PROFINET 等）及 I/O 擴展選件。用戶可按功能需求逐位組合，實現從 1.1 kW 到 400 kW 的精準定制。

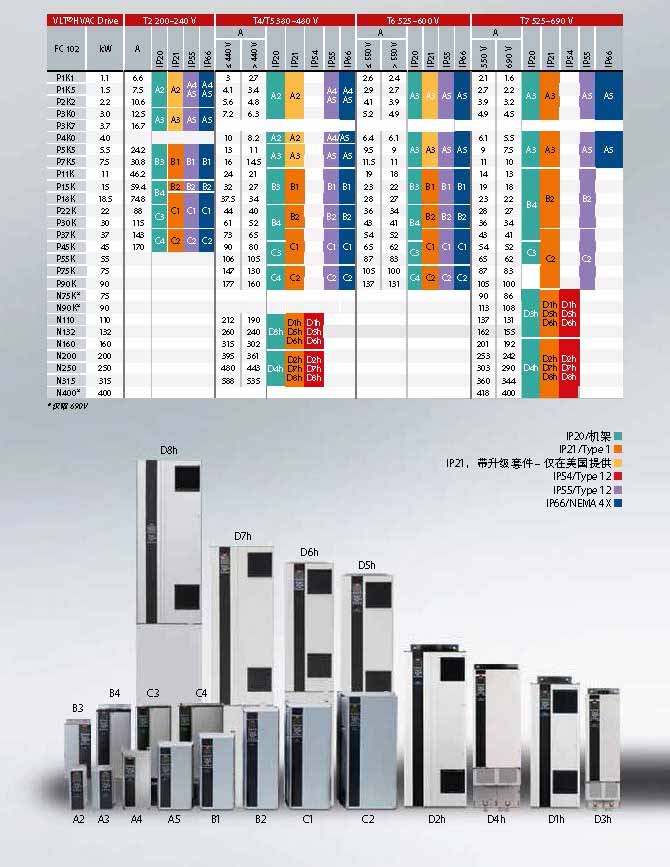

二、功率和機箱

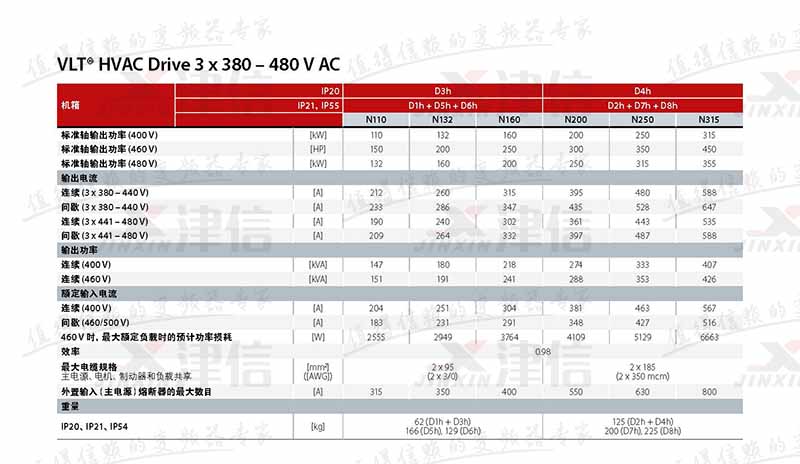

功率覆蓋 1.1 kW～400 kW（標準段最高 1.4 MW），機架從 A2 延伸至 D8h 共 20 種規格。以 315 kW/400 V（N315）為例，輸出電流 588 A（380–440 V），匹配 D3h/D4h 或 D5h～D8h 機箱；防護等級可選 IP20（機柜安裝）、IP21、IP54、IP55 及 IP66。


三、電源輸出功率
變頻器支持四檔交流輸入：200–240 V、380–480 V、525–600 V 與 525–690 V（均允許 ±10% 波動），50/60 Hz；全系列標配內置直流電抗器與 EMC 濾波器，位移功率因數＞0.98，諧波抑制符合 EN 61000-3-12。輸入側允許 1–2 次/分鐘的電源切換

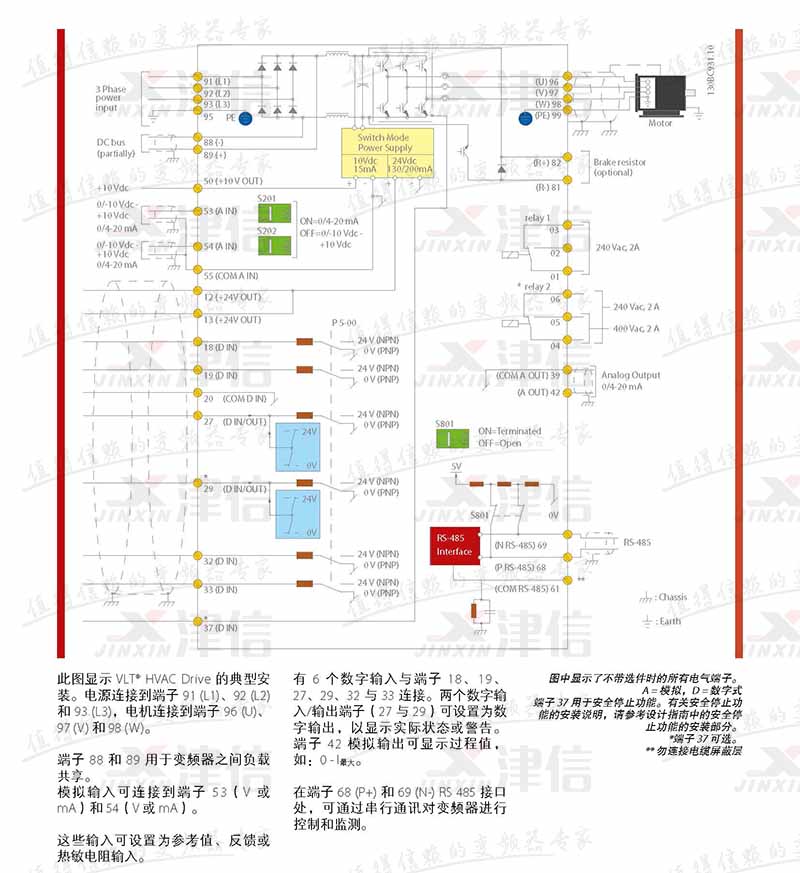

四、接線圖
主電源接端子 91/92/93（L1/L2/L3），電機接 96/97/98（U/V/W），PE 分別接 95/99；直流母線 88/89 可用于負載共享，制動電阻接 81/82。控制側：模擬給定經端子 53/54 輸入（通過控制卡開關 S201/S202 切換電壓/電流模式），55 為模擬公共端；數字輸入 18/19/27/29/32/33 支持 PNP/NPN，20 為數字公共端。標配繼電器輸出 01-03/04-06、模擬輸出 42/39，RS-485 通訊接 68/69/61；無需額外組件即可驅動最長 150 m 屏蔽電機電纜。
