在變頻器項目選型工作中，絕大多數現場人員習慣直接以電機銘牌功率作為變頻器選型標準，該簡化方式在多數常規輕載工況下看似可行，但在重載、高海拔、長電纜、多電機并聯、高低速特種電機等場景中，極易出現變頻器容量偏小、持續過載跳閘、IGBT 過熱燒毀、電機絕緣加速老化等一系列設備故障。
丹佛斯 VLT 全系列變頻器原廠標準化選型邏輯明確劃定核心鐵則：電機滿載電流（FLC）是變頻器選型唯一基準，電機功率僅作輔助參考，不能作為判定變頻器容量的核心依據。本文結合電機電氣原理、實際工況差異、多驅動場景、降容修正邏輯，系統拆解以電流為核心的完整選型邏輯，同時對比僅靠功率選型的固有缺陷，給出標準化計算與匹配方法。
一、僅依靠電機功率選型的底層缺陷
1、電機功率公式?jīng)Q定同功率電機電流差異巨大
三相異步電機額定功率計算公式：
式中：P 為電機軸輸出功率，U 為額定線電壓，I 為滿載電流 FLC，cosφ 為功率因數，η 為電機運行效率。
從公式可見，同等額定功率的電機，因極數、轉速、能效等級、制造工藝不同，功率因數 cosφ、效率 η 存在明顯浮動，最終滿載電流 FLC 會出現大幅偏差。
案例：110kW 等級電機，實測滿載電流區間可達 182A~191A，電流差值接近 10A。若直接統一選用適配 110kW 標準功率檔變頻器，對于滿載電流 191A 的電機，變頻器連續輸出電流余量不足，長期運行會持續處于過載臨界狀態，頻繁觸發過流、過熱保護。

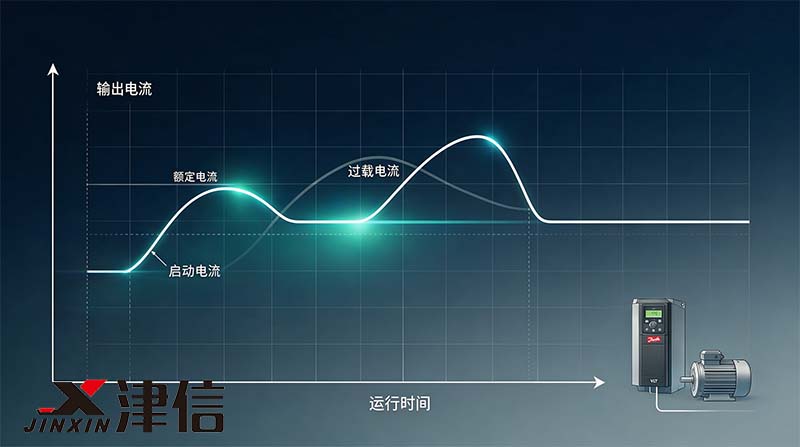

除此之外，電機堵轉電流 LRC、啟動轉矩 LRT 也與電流直接掛鉤。高轉矩負載啟動瞬間沖擊電流可達額定電流 5~7 倍，僅依靠功率匹配變頻器，短時啟動峰值電流極易超出變頻器耐受范圍，開機直接報 OC 過流故障。
2、功率參數無法覆蓋工況降容修正需求
變頻器實際允許輸出電流會受海拔、環境溫度、開關頻率、電纜長度多重因素降容，功率檔位是固定標準化規格，無法靈活疊加降容系數做修正計算；而電流是線性可量化指標，可直接疊加各類降容損耗，精準核算設備實際可用輸出能力。
3、多電機并聯場景功率疊加存在嚴重誤差
單臺變頻器拖動多臺電機時，各電機功率、電流規格不統一，單純累加總功率會大幅低估總運行電流，造成變頻器選型偏小；以電流累加核算則可精準匹配同時運行的全部負載，規避啟動沖擊過載風險。
二、以電機電流為核心的基礎單電機選型標準流程

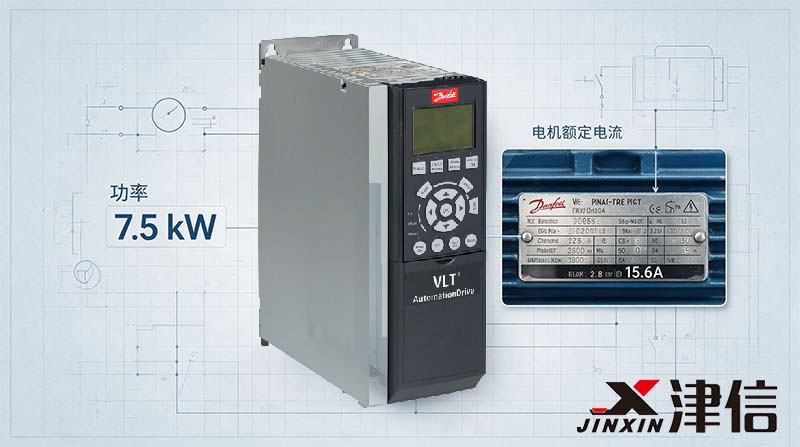

1、提取電機銘牌核心電流參數
優先采集三類關鍵電流數據，缺一不可：
——滿載電流 FLC：電機額定工況下持續工作電流，為選型基礎值
——堵轉電流 LRC：電機靜止啟動瞬間峰值電流，校驗變頻器短時過載能力
——額定電壓 U：區分 380V/400V/690V 電壓等級，匹配變頻器電壓平臺
輔助配套參數：額定轉速、額定功率、效率、功率因數，僅用于轉矩校核，不參與容量判定。
2、轉矩核算區分負載過載等級，預留電流余量
——平方轉矩輕載（風機、離心泵、離心風機）
啟動轉矩低、無持續沖擊，標準過載機型支持 110% 過載 60s，變頻器連續額定輸出電流≥電機 FLC 即可，無需額外放大余量。
——恒轉矩滿載（皮帶輸送機、攪拌機、螺桿壓縮機）
全程恒定轉矩輸出，啟動負載偏大，變頻器電流規格放大一檔，預留 20% 電流余量。
——沖擊重載（沖壓設備、起重提升機、擠出機）
短時峰值電流可達額定 160% 以上，必須選用重載專用機型，電流容量放大 1~2 檔，適配高堵轉轉矩、
頻繁啟停沖擊工況。
3、初選變頻器電流規格
核心鐵則：變頻器額定連續輸出電流 ≥ 電機最大持續運行電流；
若存在沖擊負載、頻繁啟停，需在 FLC 基礎上疊加對應余量后再匹配變頻器電流檔。
三、多電機并聯驅動下的電流選型計算規則
一臺變頻器同時驅動多臺電機時，禁止直接累加電機總功率，必須按電流核算，分兩種工況區分：
1、全部電機同步同時啟動
變頻器額定連續輸出電流 ≥ 所有電機 FLC 數值總和，額外增加 10% 安全余量，抵消全部電機同步啟動的疊加沖擊電流；
2、分時順序啟動，不同時滿載運行
僅累加同一時間段內同步運行電機的 FLC 總和，無需疊加停機電機電流，但需單獨校核單臺最大電機啟動沖擊電流，保證變頻器短時過載能力覆蓋單臺堵轉電流。
補充要求：
多電機回路每臺電機獨立配置熱保護，變頻器總電流保護按核算總電流設定，避免單臺電機過載無法單獨報警。
四、以功率選型 vs 以電流選型典型故障對比
1、故障1：110kW電機, FLC=190A, 選用標準110kW變頻器（連續輸出180A）
后果：電機長期滿負荷運行，變頻器持續過載，頻繁報 OH 過熱、OC 過流，夏季高溫停機，IGBT 加速老化燒毀。
根源：僅匹配功率，忽略實際滿載電流超出變頻器輸出能力。
2、故障2：三臺55kW輸送機電機同步啟動，單臺FLC=102A，總功率165kW，選用160kW標準變頻器
總電流需求：102×3×1.1=336.6A, 160kW變頻器額定輸出電流不足，開機瞬間過流跳閘。
根源：僅累加總功率，未核算總滿載電流及啟動余量。
丹佛斯 VLT 變頻器整套選型體系的底層邏輯，是電流量化匹配而非功率檔位匹配。電機功率只是設備輸出能力的簡化標識，滿載電流才是變頻器、電機、線纜、電抗器等整套回路統一的電氣基準。堅持以電機 FLC 為第一判定依據，疊加負載、環境、外圍設備的電流損耗修正，才能從根源規避過載、過熱、絕緣損壞、諧波干擾等長期故障，保障變頻系統長期穩定運行，降低后期運維與設備更換成本。
?
